產品簡介

本產品的設計、制造、檢驗及驗收完全遵守TSG G0001-2012《鍋爐安全技術監察規程》和TSG G0002-2010《鍋爐節能技術監督管理規程》的有關規定。

本鍋爐型號為WNS1-1.25-Y（Q），是一種全自動臥式內燃三回程燃油（氣）快裝鍋爐，采用濕背式結構，波形爐膽為**回程，由螺紋煙管構成第二及第三回程。鍋爐配備有完善的全自動控制裝置和安全保護裝置；還具有高、低水位報警和低水位連鎖保護功能；鍋爐自動點火、燃燒器火力自動調節和熄火保護，保證鍋爐的安全運行。

該產品的燃料為輕油、天然氣。燃料從燃燒器噴出，被電子點火棒點燃，在爐膽內微正壓燃燒，高溫?zé)煔庥苫厝际肄D(zhuǎn)彎180°進入第二回程，然后在前煙箱處轉彎180°進入第三回程，*后通過后煙箱由煙囪排入大氣。

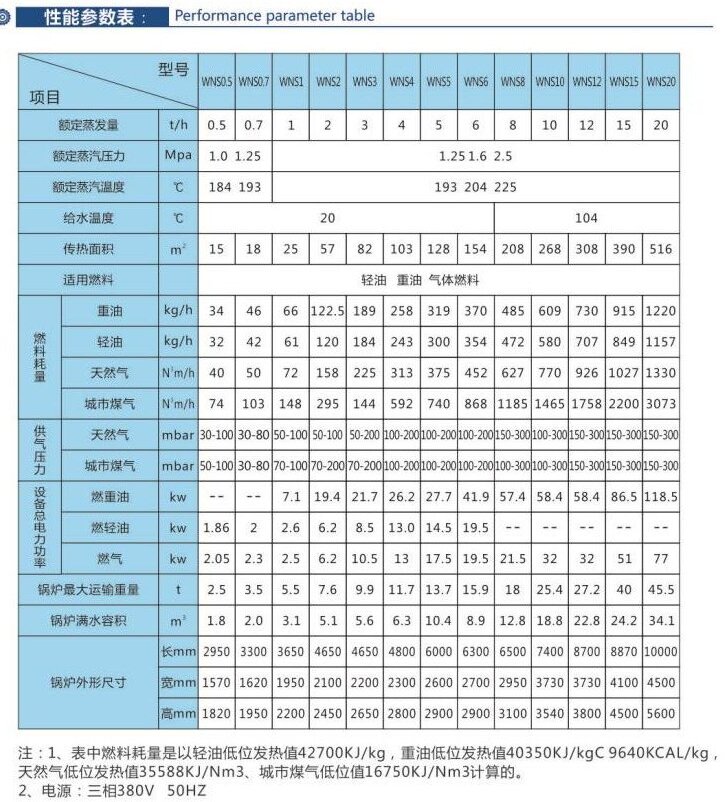

鍋爐主要規范及設計參數

WNS系列蒸汽鍋爐是一種全自動臥式內燃三回程燃?xì)饪煅b蒸汽鍋爐，采用濕背式結構，波形爐膽為**回程，第二、三回程由螺紋煙管構成。

本鍋爐具有高、低水位報警功能，低水位聯鎖保護功能和超壓聯鎖保護功能。為了有效地監視和控制水位及壓力，本鍋爐配備有水位計、電極式水位控制報警器，還配備有壓力表及壓力控制器,使鍋爐具有高、低水位報警/低水位聯鎖保護和蒸汽壓力超壓聯鎖保護，鍋爐自動點火、燃燒器火力自動調節和熄火保護，保證鍋爐的安全運行。

該產品的燃料為燃油燃?xì)庀盗小Ｈ剂蠚饣髲娜紵趪姵?，被高壓電子點火點燃，在爐膽內微正壓燃燒，燃燼后的高溫?zé)煔庥珊蟛繜熓肄D(zhuǎn)彎180°進入第二回程，由前煙箱處轉彎180°進入第三回程，*后通過后煙箱、節能器由煙囪排入大氣。

該鍋爐由受壓本體、底座、保溫及不銹鋼外包裝、平臺扶梯、儀表閥門及附件、前煙箱、后煙箱、電控系統等部分組成。

鍋爐本體在總體結構上采用下置波紋爐膽，螺紋煙管左右對稱布置的形式，鍋殼筒體采用材質：Q245R（GB713-2014） 規格：φ2200×14；前、后管板采用材質：Q245R（GB713-2014） 規格：φ2200×18組焊而成。**回程為波形爐膽，其中波形爐膽采用材質：Q245R（GB713-2014） 規格：φ944×12。采用波形爐膽結構既增加了傳熱面積，增加了爐膽的剛性，也滿足了爐膽受熱后的自由膨脹；第二回程由150根φ51×3的螺紋煙管組成、煙管材質：20（GB3087-2008）；第三回程由100根φ51×3的螺紋煙管構成、煙管材質：20（GB3087-2008）。螺紋煙管可以大大強化傳熱，從而可減少受熱面積，使鍋爐結構緊湊，節省鋼材。

前后煙箱采用整體式結構，煙箱上有全開式煙箱門，該形式整體性好，美觀、大方，檢修時開啟也很輕便。

煙囪高度按8-12米配置出廠，用戶應按所在地環保部門批準的環境影響報告書的要求確定實際高度，但不得低于8米。

2.2、輔機、儀表及壓力、水位控制說明

燃燒器采用組裝燃?xì)馊紵O(shè)備外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。

給水泵采用CDM10-15FS型鍋爐給水泵，揚程：149米，流量：8m³/h、電機功率：5.5KW。

壓力控制：為了有效地監視、控制壓力，鍋爐頂部安裝有兩個精度為1.6級，直徑為φ150mm，量程為0～2.5MPa的表盤式壓力表用于顯示鍋爐運行時的工作壓力,另外安裝有三個型號：KP36壓力控制器，分別用于鍋爐超壓報警、燃燒機連鎖控制、鍋爐設定工作壓力范圍內燃燒機啟停控制及燃燒機一、二段火控制；配置A48Y-16C全啟式彈簧安全閥(DN65)二只，用于鍋爐使用中超壓排放；實現了鍋爐運行中壓力顯示及控制自動化。

水位控制：本鍋爐實現了鍋爐運行中水位顯示及自動控制功能。鍋爐配置二臺型號：X49F-25、L=350mm平板水位計，用于鍋爐運行中水位的實時顯示；同時配置型號：DSKJ-Ⅲ型，L=350mm雙筒四極電極式水位控制報警器，安裝法蘭中心距同平板水位計相同，均為L=350mm。水位報警控制器安裝于鍋爐兩側并與平板水位計相連，然后將傳感器電極接線按照顏色與儀表及電控箱相連接。水位調節電極裝置，實現四點水位（低水位報警、*低水位連鎖、高水位報警、*高水位連鎖）自動控制、報警及鍋爐給水泵、燃燒機連鎖功能；

初次使用前應經上水測試報警、控制信號，符合下述要求后方能正式投入使用。水位報警控制器的水泵開始工作水位為-30mm(距正常水位中心線距離，以下相同)，水泵停止工作水位為+30mm，*低水位報警值為-35mm，*高水位報警值為+35mm，低水位聯鎖保護值為-40mm。

經過使用一段時間(約三個月)后，可能因鍋爐水質原因產生電極掛垢，應拆開傳感器上部端蓋，用砂紙打磨電極至露出金屬光澤，然后按照順序再裝好，使用前經上水測試報警、控制信號正常后，方可投入繼續使用。

2.3、節能器的采用：

根據TSG G0002-2010《鍋爐節能技術監督管理規程》的要求，并結合本鍋爐的自身特點，提高鍋爐效率，設置了尾部受熱面，即在鍋爐煙氣出口處加裝的尾部熱交換器，內置84根L=1000螺旋鰭片管的受熱面管，充分吸收煙氣中的熱量，使設計排煙溫度為的121.11℃；，使鍋爐設計效率達到94.13%。

2.4、鍋爐特點

（1）采用下置爐膛，波紋爐膽，煙氣兩回程一體冷凝式設計，煙塵排放符合國家環保要求。

（2）爐膛采用波紋爐膽，使受熱面與強度大大提高。

（3）結構合理、緊湊，負荷適應性強，燃燒完全，熱效率高。

（4）鍋爐受熱面積大、升溫升壓快，操作簡便。

（5）本體安全附件齊全、設置有極低水位保護探針，確保安全、經濟運行、。

（6）配利雅路燃燒器，燃燒穩定、可靠。

（7）自動化程度高，節省勞動力。

（8）鍋爐體積小、重量輕，占地面積小，基建投資省。

（9）火焰監控系統；

（10）液位控制系統；

（11）壓力控制系統；

（12）燃燒程序控制系統；

（13）安全保護系統（熄火保護、極限低水位保護、斷相保護）

全自動/燃?xì)庹羝仩t廣泛適用于醫院、學校、紡織廠、服裝廠、服裝超市、制衣廠、干洗店、飯店、酒店、饃店、賓館、食堂、餐廳、食品廠、飲料廠、豆制品廠、肉制品廠、罐頭廠、酒廠、制藥廠、包裝廠、建材廠、涂料廠、美容院、洗浴中心、桑拿、蒸房、嬰兒游泳館等企事業單位場所。

①.全智能：燃（油）氣(沼氣)蒸汽鍋爐、蒸汽發生器、熱水鍋爐、有機熱載體鍋爐、熱風爐；

②.全智能：生物質顆粒/木片/燃煤蒸汽鍋爐、熱水鍋爐、熱載體鍋爐、熱風鍋爐；

④.全智能:電加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑤.全智能:電磁加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑥.全智能:遠紅外線加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑦.全智能固體蓄熱蒸汽鍋爐、熱水鍋爐、熱載體鍋爐、熱風鍋爐；

⑧.高溫混合風熱風爐、高溫過熱蒸汽爐、定制高溫高壓鍋爐。

⑨.出口撬裝集裝箱鍋爐、油田用鍋爐、化工、瀝青、洗滌、食品、烘干、養殖、加熱升溫用各種工業鍋爐生產制造廠家。

說明：

1、該報價為鍋爐范圍內的實際報價。

2、我公司提供鍋爐房平面設計圖，并免費對貴公司司爐人員進行技術培訓。

3、我公司產品實行三包，三包期為 12 個月，零部件六個月內免費更換，產品終身保修。
