設計概述

我公司電加熱蒸汽發生器依據TSG G0001-2012《鍋爐安全技術監察規程》、JB/T10393-2002《電加熱鍋爐技術條件》、TSG G0002-2010《鍋爐節能技術監督管理規程》和NB/T47034-2013《工業鍋爐技術條件》及GB/T16508.3-2013《鍋殼鍋爐 第3部分：設計與強度計算》等相關規定。

（1）電加熱蒸汽發生器

用電能作為能源，無噪音、100%無污染、無公害，是綠色環保產品。小型鍋爐30Kg以下爐體電控一體,便于安裝和配接，保證電控器件的穩定運行。采用先進的技術和生產工藝，熱效率達98%。采用先進的電腦鍋爐控制器，具有性能可靠、自動化程度高、使用方便等優點。使用優質的電器元件，確保產品的使用壽命。

電加熱蒸汽發生器是一種自動連續地產生較高壓力、蒸汽的微型鍋爐，以電能為能源，無噪音、絕無污染。采用優質加熱管，表面熱負荷低，熱效率高，方便安裝檢修?？蔀楣I(yè)用蒸汽熨斗、蒸汽整燙夾機提供必需的干燥蒸汽。

根據《鍋規》，容水量小于30Kg,或者使用壓力0.09MPa以下免安裝告知及監督檢驗

（2）電蒸汽發生器的工作原理

電蒸汽發生器主要由供水系統、自控系統、爐膽與加熱系統和安全保護系統等組成。它的基本工作原理是：通過一套自動控制裝置，確保運行過程中液體控制或高、中、低電極探棒反饋控制水泵的開啟、閉合；由壓力控制器調定的*高蒸汽壓力隨著蒸汽的不斷輸出，爐膽水位不斷下降，當處于低水位、中水位時，水泵自動補水，到高水位時，水泵停止補水；與此同時，爐膽內電熱管繼續加熱，源源不斷產生蒸汽，頂端上部的指針式壓力表即刻顯示蒸汽壓力數值，整個過程均可通過指示燈自動顯示。

（3）電蒸汽發生器的功能

1、電蒸汽發生器電源異常保護功能：鍋爐立刻停止運行。

2、電蒸汽發生器漏電保護功能：控制系統檢測到電熱元件漏電后，將自動切斷電源。

3、電蒸汽發生器缺水保護：當鍋爐缺水時及時切斷加熱管控制電路，防止加熱管發生干燒損壞，同時控制器發出缺水報警指示。

4、電蒸汽發生器電源異常保護功能：鍋爐立刻停止運行。

（4）電蒸汽發生器的特點

1、電蒸汽發生器采用先進的電加熱管，其表面負荷低，使用壽命長。

2、電蒸汽發生器鍋爐啟動、停止速度快，運行負荷調節范圍大，調節速度快，操作簡單。

3、電蒸汽發生器加熱元件根據壓力變化、調整加熱管的投入組數，從而延長加熱管的使用壽命。

4、電蒸汽發生器加熱元件亦可手動投入或停止，方便用戶靈活調整鍋爐發熱量。

5、電蒸汽發生器采用先進的電腦鍋爐控制器，具有性能可靠、自動化程度高、使用方便等優點。

6、電蒸汽發生器使用配件，均選用國內優質產品，并經試爐檢驗，保證了鍋爐的長期正常運行。

（5）電蒸汽發生器的用途

1、電蒸汽發生器為食品蒸煮加工、印染、制藥、服裝熨燙、筑路養護、提供生產用汽，醫療機構提供消毒用、為其它企事業、賓館酒店，浴室通過水箱加熱提供生活熱水。

2、洗滌熨燙行業：干洗機、烘干機、水洗機、脫水機、熨平機、熨斗、等設備配套使用。

3、食品機械行業：豆腐機、蒸箱、滅菌罐、包裝機、涂料設備、封口機、等設備的配套使用

4、生物化工行業：發酵罐、反應釜、夾層鍋、攪拌機、乳化機等設備的配套使用

5、其他行業：（油田、汽車）蒸汽清洗行業、（賓館、宿舍、學校、攪拌站）熱水供應、（橋梁、鐵路）混凝土養護、（休閑美容會所）桑拿洗浴、熱交換設備等。

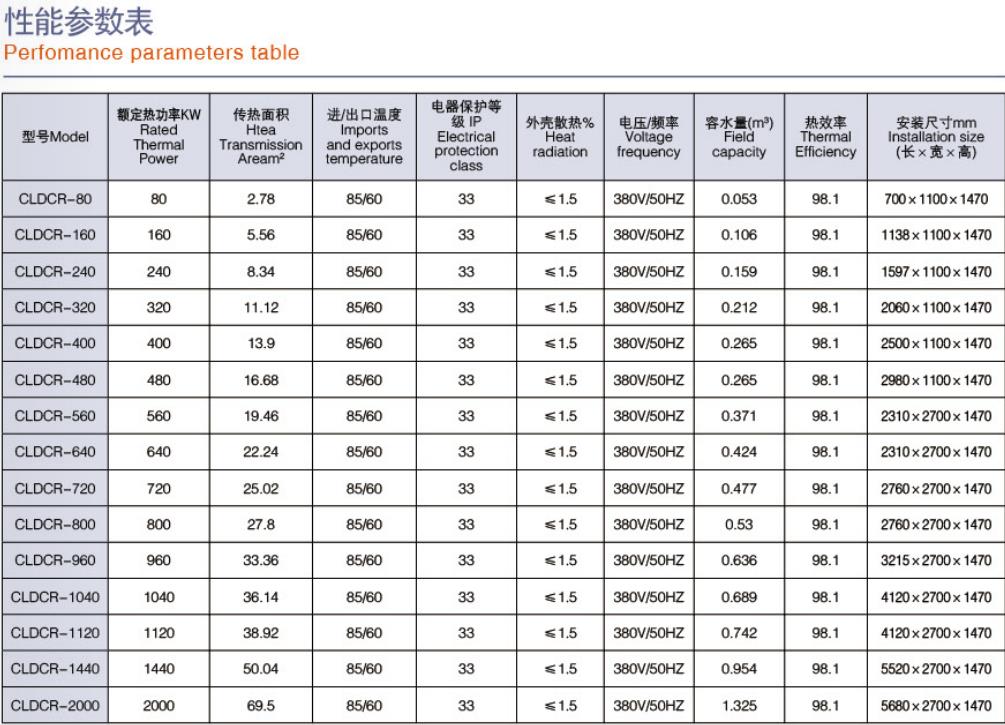

定制：容積式電加熱熱水鍋爐。

二、電蒸汽發生器設計、生產、使用簡介

1、設計、生產使用的安全性

①漏電保護：當鍋爐發生漏電時，通過漏電斷路器及時切斷電源，確保人身安全。

②缺水保護：當鍋爐缺水時及時切斷加熱管控制電路，防止加熱管發生干燒損壞，同時控制器發出缺水報警指示。

③接地保護：當鍋爐外殼帶電時，通過接地線把漏電流導入大地，從而確保人身安全。通常保護接地線應與大地之間作良好的金屬聯接，常用深埋在地下的角鐵、鋼管做接地體，接地電阻不得大于4Ω。

④蒸汽超壓保護：當鍋爐蒸汽壓力超過設定的上限壓力時，安全閥啟動，釋放出蒸汽使壓力降低。

⑤過流保護：當鍋爐超負荷（電壓過高）工作時，漏電斷路器自動斷開。

⑥電源保護:借助先進的電子線路檢測到過電壓、欠電壓、斷相等故障狀態后，進行可靠的斷電保護。

2、使用的方便性

①電源引入電控箱后，一鍵操作，鍋爐便進入（或脫離）全自動運行狀態。

②鍋爐內水量減少，控制系統自動通過補水泵把水從水箱補充到鍋爐內。

3、設計的合理性

為合理有效的使用電能，特別將加熱功率分為數段，并由控制器自動循環投入（切斷），用戶根據實際需要確定好加熱功率后，只需合上相應漏電斷路器（或按下相應的投切開關）即可。加熱管的分段循環投切，降低了鍋爐在運行中對電網的沖擊。

4、使用的可靠性

①鍋爐本體使用氬弧焊打底，手工焊蓋面，經過X射線探傷的嚴格檢查。

②鍋爐使用鋼材，嚴格按制造標準選用。

③鍋爐使用配件，均選用國內外優質產品，并經試爐檢驗，保證了鍋爐的長期正常運行。

①.全智能：燃（油）氣(沼氣)蒸汽鍋爐、蒸汽發生器、熱水鍋爐、有機熱載體鍋爐、熱風爐；

②.全智能：生物質顆粒/木片/燃煤蒸汽鍋爐、熱水鍋爐、熱載體鍋爐、熱風鍋爐；

④.全智能:電加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑤.全智能:電磁加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑥.全智能:遠紅外線加熱-蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐、熱風鍋爐；

⑦.全智能固體蓄熱蒸汽鍋爐、熱水鍋爐、熱載體鍋爐、熱風鍋爐；

⑧.高溫混合風熱風爐、高溫過熱蒸汽爐、定制高溫高壓鍋爐。

⑨.出口撬裝集裝箱鍋爐、油田用鍋爐、化工、瀝青、洗滌、食品、烘干、養殖、加熱升溫用各種工業鍋爐生產制造廠家。

說明：

1、該報價為鍋爐范圍內的實際報價。

2、我公司提供鍋爐房平面設計圖，并免費對貴公司司爐人員進行技術培訓。

3、我公司產品實行三包，三包期為 12 個月，零部件六個月內免費更換，產品終身保修。
